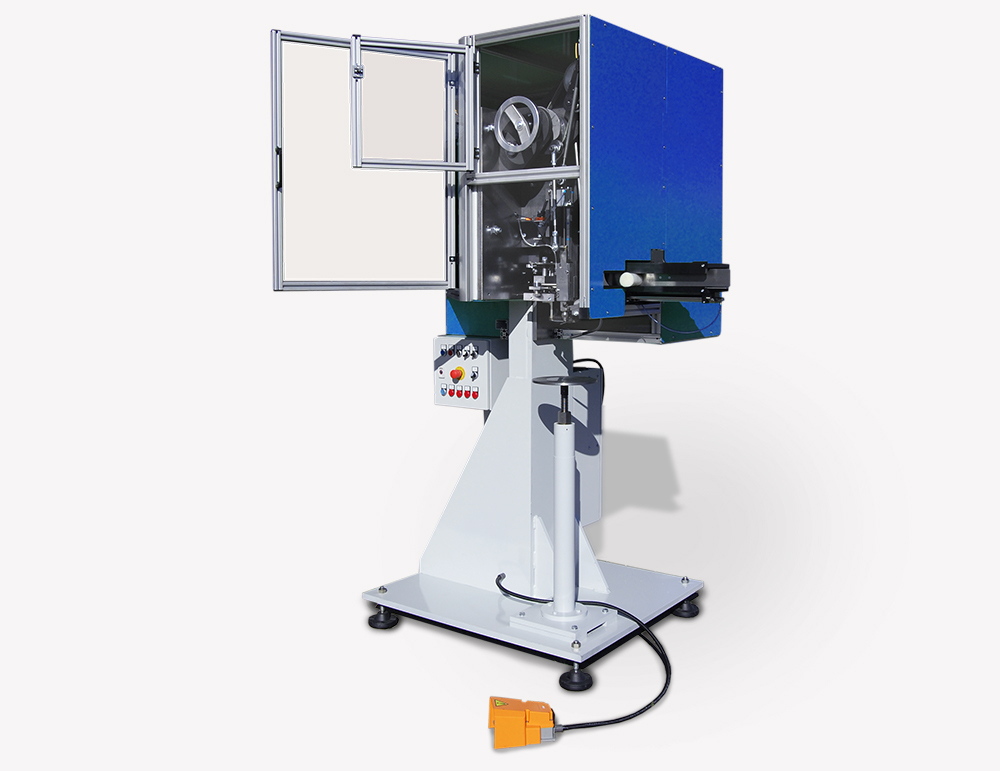

Borstenmagazin

In den verstellbaren Borstenkasten können Filamente bis 150 mm Länge eingelegt werden. Besatzmaterialien aller Art - wie Synthetikfilamente, Rosshaar, Tampico aber auch Draht oder abrasive Materialien - sind hier möglich.

Bündelabteilsystem

Standardmäßig ist diese Bürstenstopfmaschine mit dem Kreisbogenabteilsystem ausgestattet. Über den Kreisbogen mit Gegenbogen wird bei jedem Hub exakt die benötigte Menge Besatzmaterial vom Borstenmagazin entnommen und ins Stopfwerkzeug gebracht.

Stopfwerkzeug

Das Herzstück der Bürstenstopfmaschine ist hier basierend auf bewärter Technik so weiterentwickelt worden, dass dank des simplen Grundaufbaus Anschaffungs- und Reparaturkosten äußerst gering ausfallen. Verschleißteile können schnell und einfach getauscht werden. Durch die hohe Material- und Fertigungsqualität werden die Bündel egal ob besonders fein oder grob exakt in die Bürste eingebracht und mittels Schlinge verankert.

Bürstentisch

Der Bediener sitzt in angenehmer Haltung vor dem Auflegetisch. Dieser ist zum Ausgleich unterschiedlicher Bürstenhöhen mechanisch verstellbar. Um Bürsten mit Stellung herzustellen, kann der Auflegetisch auf Wunsch nicht nur in der Höhe sondern auch im Winkel verstellbar sein. Außerdem stehen optional ein System zum Stopfen von Walzenbürsten (in der Abbildung bis 2 Meter Bürstenlänge) zur Verfügung sowie ein 2-Achsen CNC-Tisch.

Drahtzuführung

Auf der Drahthaspel liegt der Ring mit dem Stanzdraht. Die benötigte Länge wird zuverlässig über ein mechanisches System ins Stopfwerkzeug geführt und hier abgeschnitten. Zum Einsatz kommt Runddraht, der im Werkzeug zu einer Schlinge geformt wird.

Antrieb & Steuerung

Ein leistungsstarker Getriebemotor von SEW realisiert den Hub des Stopfwerkzeuges. Mit dem Fußschalter kann im Tipp- und auch Dauerbetrieb gefahren werden. Der NOT-Halt Taster befindet sich in direkter Reichweite des vor der Maschine sitzenden Bedieners.

Für einige Anwendungen bietet sich der Einsatz einer einfachen 2-Achs CNC-Steuerung an. Mit dem hochwertigen WOMAtec CNC-Tisch und der dazu gehörigen Bürstensteuerung erhält diese Stopfmaschine ein wertvolles Upgrade.

Maschinenrahmen

Alles an Bord - in dem soliden geschweißten Stahlrahmen verbergen sich Antrieb und Schaltschrank. Pulverbeschichtete Verkleidungsbleche schützen den Innenraum vor Verschmutzung und sorgen für eine aufgeräumte Optik. Umhausungen an sicherheitsrelevanten Stellen sind mit Endschaltern gesichert.
