Magasin de filaments

Selon le type de machine, des filaments à 150 mm de longueur peuvent être insérés dans le magasin de filaments réglable. Toutes sortes de matériaux de remplissage - tels que des filaments synthétiques, du crin de cheval, du tampico mais aussi du fil de fer ou des matériaux abrasifs - sont ici possibles.

Système de compartimentage des lots

En standard, la bourreuse universelle de  brosses est équipée du système de compartiments en arc de cercle. En utilisant l'arc circulaire avec contre-arc, exactement la quantité requise de matériau de coupe est retirée du magasin de poils à chaque coup et introduite dans l'outil de remplissage.

Outil d´insertion

Le cœur de la machine de bourrage à brosses a été perfectionné ici sur la base d'une technologie éprouvée, de telle sorte que, grâce à la simplicité de la conception de base, les coûts d'achat et de réparation sont extrêmement faibles. Les pièces d'usure peuvent être remplacées rapidement et facilement. En raison de la haute qualité des matériaux et de la fabrication, les faisceaux sont insérés avec précision dans la brosse et ancrés au moyen d'une boucle, qu'ils soient particulièrement fins ou grossiers.

Table d´alimentation

L'opérateur est assis dans une position confortable devant la table d'alimentation. La table est réglable mécaniquement pour compenser les différentes hauteurs de brosses. Afin de produire des brosses avec postiion, la table d'alimentation peut être réglée non seulement en hauteur mais aussi en angle, si souhaité. En outre, un système de bourrage des brosses cylindriques (dans l'illustration jusqu'à 2 mètres de longueur de brosse) et une table CNC à 2 axes sont disponibles en option.

Alimentation en fil

L'anneau avec le fil de poinçonnage se trouve sur la bobine de fil. La longueur nécessaire est introduite de manière fiable dans l'outil de bourrage par un système mécanique et coupée ici. On utilise un fil rond, qui est formé en boucle dans l'outil.

Motorisation & Commande

Un puissant motoréducteur  de SEW réalise la course de l'outil de bourrage. La pédale de commande peut être utilisée pour un fonctionnement par à-coups et en continu. Le bouton d'arrêt d'urgence est à portée directe de l'opérateur assis devant la machine.

Pour certaines applications, l'utilisation d'une simple commande CNC à 2 axes est recommandée. Grâce à la table CNC WOMAtec de haute qualité et à la commande de brosse correspondante, cette machine de bourrage bénéficie d'une mise à niveau précieuse.

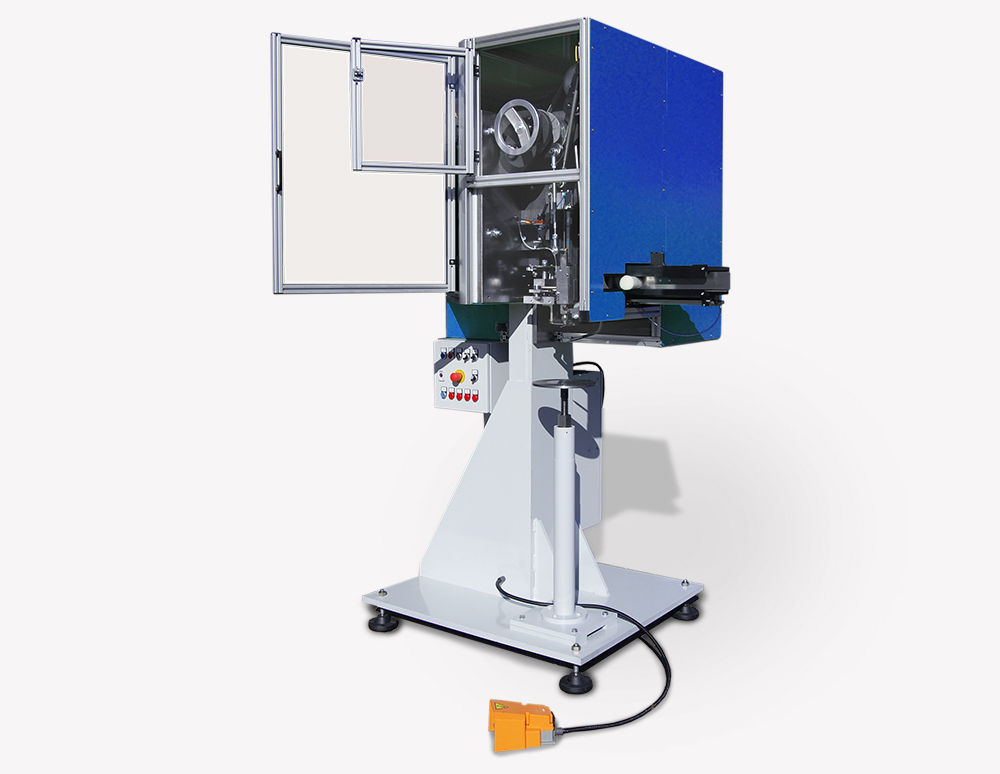

Chassis de machine

Tout à bord- le solide chassis en acier soudé dissimule les moteurs et l´armoire électrique. Tout à bord - Les panneaux d´habillage à revêtement  par  poudre protègent l'intérieur de la saleté et assurent un aspect ordonné. Les compartiments  aux points importants pour la sécurité sont sécurisés par des interrupteurs de fin de course.
